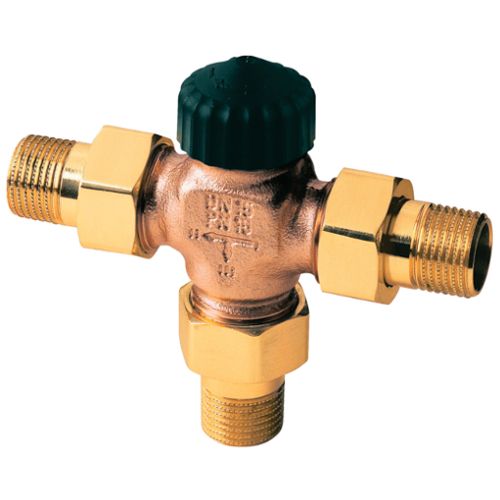

IMI Heimeier srauto skirstymo vožtuvas



Techninė informacija

Pritaikymas: Šildymo ir vėsinimo sistemos

Funkcijos: Srauto kiekiui paskirstyti

Dydžiai: DN 15-25

Slėgio klasė: PN 10

Max. slėgio skirtumas (ΔpV):

• DN 15: 120 kPa = 1.20 bar
• DN 20: 75 kPa = 0.75 bar
• DN 25: 50 kPa = 0.50 bar

Temperatūra:

• Maks. darbinė temperatūra: 120°C, su užspaudžiamu dangteliu ar pavara 100°C.
• Min. darbinė temperatūra: 2°C
• Žemo slėgio garas 110°C/0,5 bar.

Medžiagos:

• Korpusas: Atsparus korozijai vario ir cinko lydinys
• O-žiedai: EPDM guma
• Vožtuvo diskas: EPDM guma
• Atbulinė spyruoklė: Nerūdijančio plieno
• Vožtuvo jungtis: Žalvaris
• Reguliavimo ašis: „Niro“ plieno ašis su sandarinimu, sudarytu iš dviejų O-žiedų. Išorinį O-žiedą galima pakeisti esant slėgiui sistemoje.

Žymėjimas:

• THE, DN, PN, šalies kodas, srauto krypties rodyklė, kokybės ženklas (I, II, III).
• Juodas apsauginis dangtelis.

Vamzdžių jungtis: Su srieginėmis arba lituojamomis jungtimis. Plokščias sandarinimas.

Jungtis su termostatine galvute ir pavara: HEIMEIER M30x1,5
